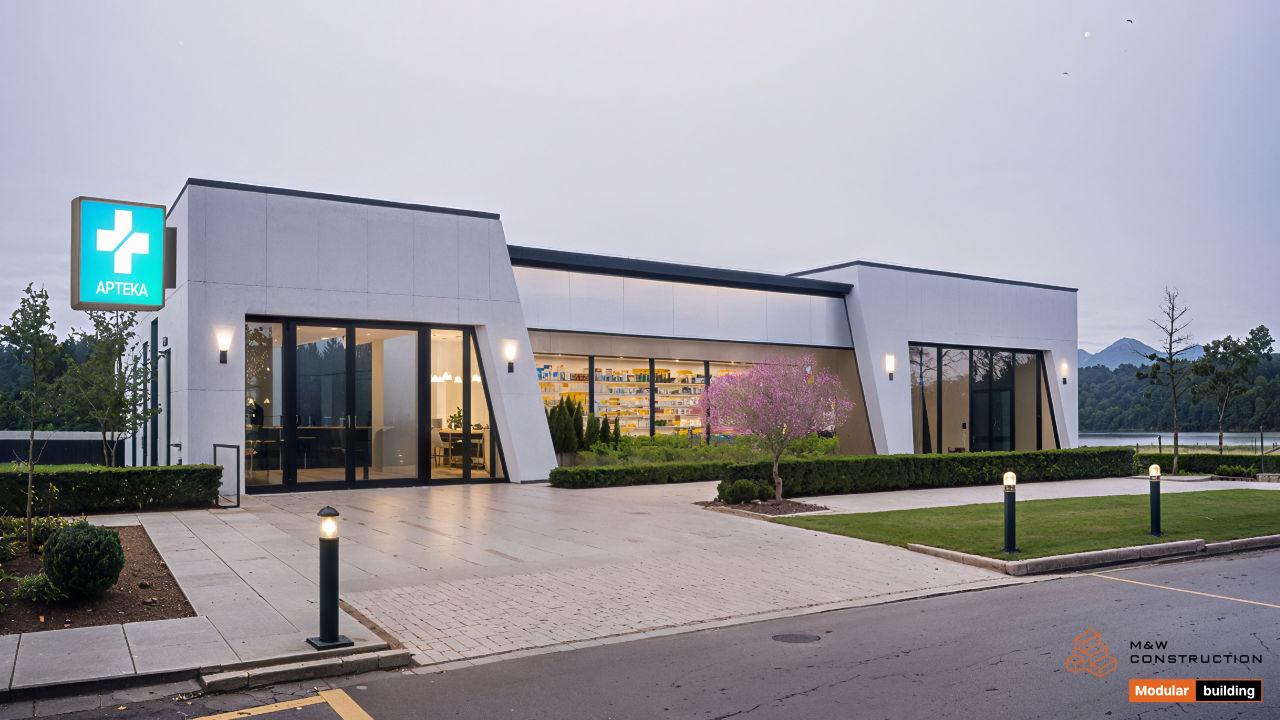

Apotheke 126m2

Business-Pavillon 126 m² – 21,0×6,0×3,2 m

Der Business-Pavillon 126 m² ist eine moderne, modulare Gebäudelösung, bestehend aus sieben Standardmodulen (6,0×3,0×3,2 m). Mit seinem eleganten Erscheinungsbild, der dekorativen PRO-SKOSY + 60 cm Überdachung und der hochwertigen Fassade eignet sich dieser Pavillon ideal für Büro-, Verkaufs- oder Ausstellungsräume. Die massive Stahlkonstruktion gewährleistet Stabilität, Langlebigkeit und einfache Montage/Demontage.

Konstruktion und technische Spezifikation

• Gesamtfläche: 126 m²
• Außenmaße: 21,0×6,0×3,2 m
• Konstruktion: selbsttragende, korrosionsgeschützte Stahlstruktur, geeignet für zweite Niederschlagszone
• Normen: PN-EN 1991 (Einwirkungen), PN-EN 1991-1-1 (Nutzlast), PN-EN 1991-1-3 (Schneelast), PN-EN 1991-1-4 (Windlast), PN-EN 1993-1:2006/AC:2009 (Stahlkonstruktionen)

Wände, Dach und Wärmedämmung

• Wände: PIR-Sandwichplatten 100 mm, Uc = 0,22 W/(m²·K)
• Flachdach: ca. 3 % Gefälle auf einer Seite (21 m Wand), PIR-Sandwichplatten 120 mm, Uc = 0,18 W/(m²·K), mit PVC-Membran
• Blechbearbeitungen und Attika: auf drei Seiten, RAL-Farben 7024, 7016, 9005, 9006, 9010, 1015
• Dachrinne und Ablauf: sichtbar auf einer Seite (21 m Wand)

Bodenaufbau

• Stahlrahmenboden, unten geschlossen mit verzinktem Profilblech
• Isolierung: PUR-Sprühdämmung, Baufolie und zementgebundene Spanplatte 20 mm
• Wärmedurchgangskoeffizient: Uc = 0,30 W/(m²·K)

Dekorative Fassade und Überdachung

• Fassade: aus Stahlkassetten mit verdecktem Montagesystem
• Layout: reguläre vertikale Streifen, unregelmäßige vertikale Streifen oder rechteckiges Muster
• Farbvarianten inklusive: RAL 7024, 7016, 9005, 9006, 9010, 1015
• Überdachung: PRO-SKOSY + 60 cm an der Vorderseite (12 m Länge, 3,6 m Außenhöhe), verkleidet mit Stahlkassetten

Fenster- und Türschreinerei

• PVC-Fenster: 5-Kammer-Profil mit beidseitiger Dekorfolie DEC 048 (Anthrazit ähnlich RAL 7016)
• Verglasung: 3-fach (4/12/4/12/4), Ug = 0,6, Uw = 0,9
• Fenstertypen:
  • Feste Fenster ca. 1500×2300 mm – 5 Stk.
  • Feste Fenster ca. 1000×2300 mm – 6 Stk.
  • Schräge feste Fenster ca. 1000×2300 mm – 3 Stk.
• Außentür: verglast, doppelflügelig, Aluminium-System mit thermischer Trennung (1800×2300 mm), 3-Punkt-Schloss, Griff oder Klinke, Türschließer – 1 Stk.

Belüftung

• Schwerkraftlüftung für permanente Luftzirkulation

Anwendungsbereiche

Dieser Pavillon eignet sich ideal für Büros, Verkaufsräume, Serviceeinrichtungen oder moderne Showrooms. Durch die modulare Konstruktion kann die Anlage flexibel erweitert, transportiert und schnell installiert werden.

Vorteile

• Hohe Energieeffizienz – PIR-Isolierung in Wänden und Dach
• Stabile Stahlkonstruktion – langlebig, robust und wiederverwendbar
• Ästhetisches Design – dekorative Fassade und Überdachung PRO-SKOSY + 60 cm
• Modulare Bauweise – einfacher Transport und Montage
• Individuelle Farbgestaltung – RAL 7024, 7016, 9005, 9006, 9010, 1015 inklusive

Hinweis: Brandschutzlösungen oder zusätzliche Genehmigungen sind nicht im Standardumfang enthalten, können jedoch individuell angeboten werden.
