Automotive Dachterrase 252m²,

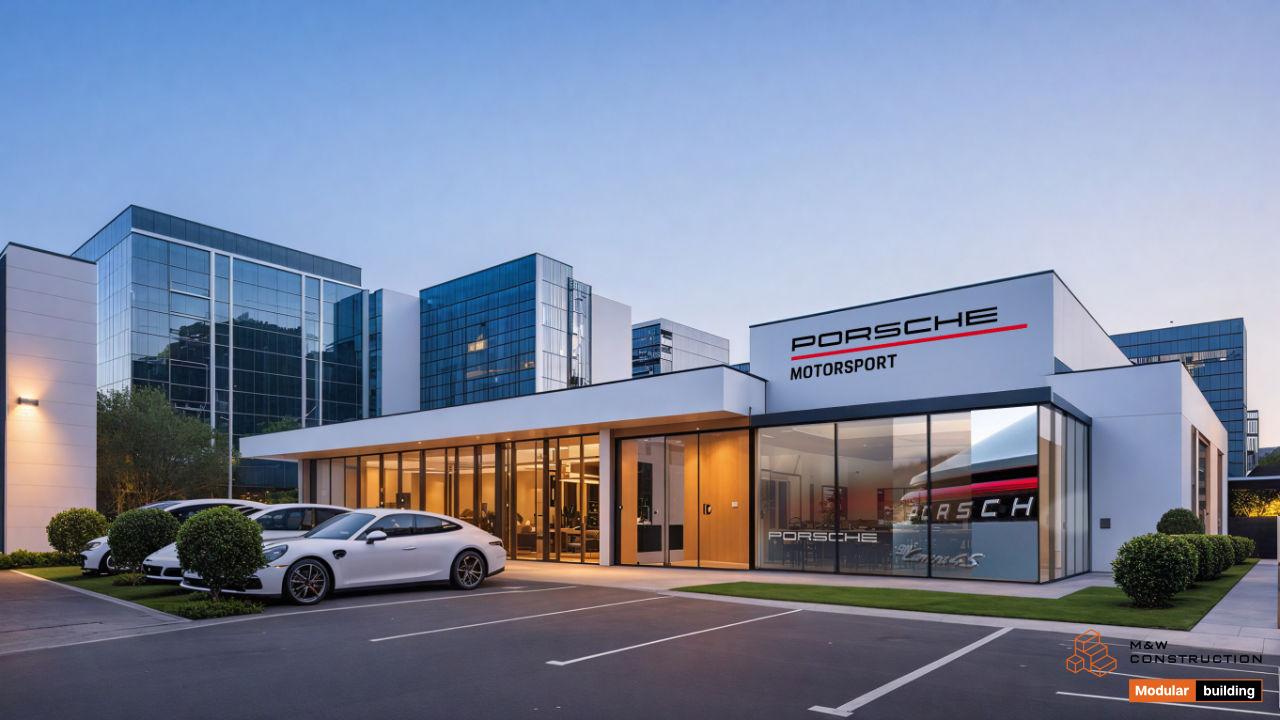

Modular-Pavillon 252 m² – 21,0×12,0×3,2/4,0 m

Moderner Modulpavillon mit einer Nutzfläche von 252 m², basierend auf einer selbsttragenden, korrosionsgeschützten Stahlkonstruktion, die eine mehrfache Montage und Demontage ermöglicht. Die Anlage besteht aus 14 Modulen (12 Standardmodule 6,0×3,0×4,0 m und 2 Module als architektonische Dominante) und verfügt über eine dekorative Fassade mit Stahlkassetten sowie ein Überdachungssystem ZEZ-PRO+ 60 cm mit verdeckter Dachrinne.

Abmessungen

• Außenmaß des Gebäudes: 21,0×12,0×3,2/4,0 m
• Gebäudefläche (ohne dekorative Fassade): 252 m²
• Module: 12×6,0×3,0×4,0 m + 2×6,0×3,0×4,0 m (Dominante)

Konstruktion und Normen

• Selbsttragende, korrosionsgeschützte Stahlkonstruktion (ohne Brandschutz), angepasst an die Niederschlagszone II
• Entspricht den Normen: PN-EN 1991 (Einwirkungen), PN-EN 1991-1-1 (Nutzlast), PN-EN 1991-1-3 (Schneelast), PN-EN 1991-1-4 (Windlast), PN-EN 1993-1:2006/AC:2009 (Stahlkonstruktionen)

Wände, Dach und Wärmedämmung

• Wände: PIR-Sandwichplatten 100 mm, Uc ≈ 0,22 W/(m²·K)
• Flachdach (ca. 3 % Gefälle beidseitig über 21 m Wandlänge), aus PIR-Sandwichplatten 120 mm, Uc ≈ 0,18 W/(m²·K), mit PVC-Dachmembran
• Blechbearbeitungen und Attika an drei Seiten in RAL-Farben: 7024, 7016, 9005, 9006, 9010, 1015
• Dachrinne und Ablauf sichtbar an beiden Längsseiten (21 m)

Bodenaufbau

• Stahlrahmenkonstruktion, unten geschlossen mit verzinktem Trapezblech
• Isoliert mit PUR-Sprühdämmung, Baufolie und zementgebundener Spanplatte 20 mm
• Uc ≈ 0,30 W/(m²·K)

Dekorative Fassade und Überdachung

• Dekoratives Überdachungssystem ZEZ-PRO+ 60 cm mit Säulen und verdeckter Dachrinne (21 m), verkleidet mit Stahlkassetten – Überstand an drei Gebäudeseiten
• Dekorative Fassade aus Stahlkassetten mit verdecktem Montagesystem
• Fassadenlayout: regelmäßige vertikale Streifen, unregelmäßige vertikale Streifen oder rechteckiges Layout
• RAL-Farben inklusive: 7024, 7016, 9005, 9006, 9010, 1015

Fenster- und Türsysteme

• PVC-Fensterrahmen im 5-Kammer-System mit beidseitiger Dekorfolie DEC 048 (Anthrazit ~ RAL 7016)
• 3-fach-Verglasung 4/12/4/12/4, Ug = 0,6 / Uw = 0,9
• Fenstertypen:
  • Feste Fenster ca. 1500×2300 mm – 13 Stk.
  • Feste Fenster ca. 1000×2300 mm – 3 Stk.
  • Kippfenster ca. 1000×2300 mm – 3 Stk.
• Außentür: verglast, 2-flügelig, Aluminium mit thermischer Trennung (RAL-Farbe wählbar), 1800×2300 mm, 3-Punkt-Schloss, Griff oder Klinke, Türschließer – 1 Stk.

Belüftung

• Schwerkraftlüftung für permanente Luftzirkulation

Einsatzbereiche

Der Pavillon eignet sich ideal als Showroom, Verkaufsbüro, Beauty- oder Medical-Studio, Boutique oder Ausstellungsfläche. Dank der modularen Bauweise ist ein späterer Umbau oder Standortwechsel problemlos möglich.

Farboptionen und Anpassung

• Inklusive RAL-Farben: 7024, 7016, 9005, 9006, 9010, 1015
• Individuelle Gestaltung der Fassadenkassetten, Fensteranordnung und Farbvarianten möglich

Vorteile

• Hohe Energieeffizienz dank PIR-Platten (Wände 100 mm, Dach 120 mm)
• Langlebige Stahlkonstruktion – wiederverwendbar und stabil
• Ästhetisches Design mit verdecktem Montagesystem und Attika
• Große Fensterflächen mit 3-fach-Verglasung für natürliches Licht
• Komplettlösung – inklusive Rinnen, Attika, Fassade und Bodenisolierung

Hinweis: Brandschutzmaßnahmen oder behördliche Genehmigungen sind nicht Bestandteil der Standardausstattung und müssen ggf. gesondert kalkuliert werden.
