Verkaufs- und Ausstellungspavillon 108m², mit den Maßen 18,0 x 6,0 x 3,2m

Verkaufs- und Ausstellungspavillon 108m² – Verwirklichung Nummer 026

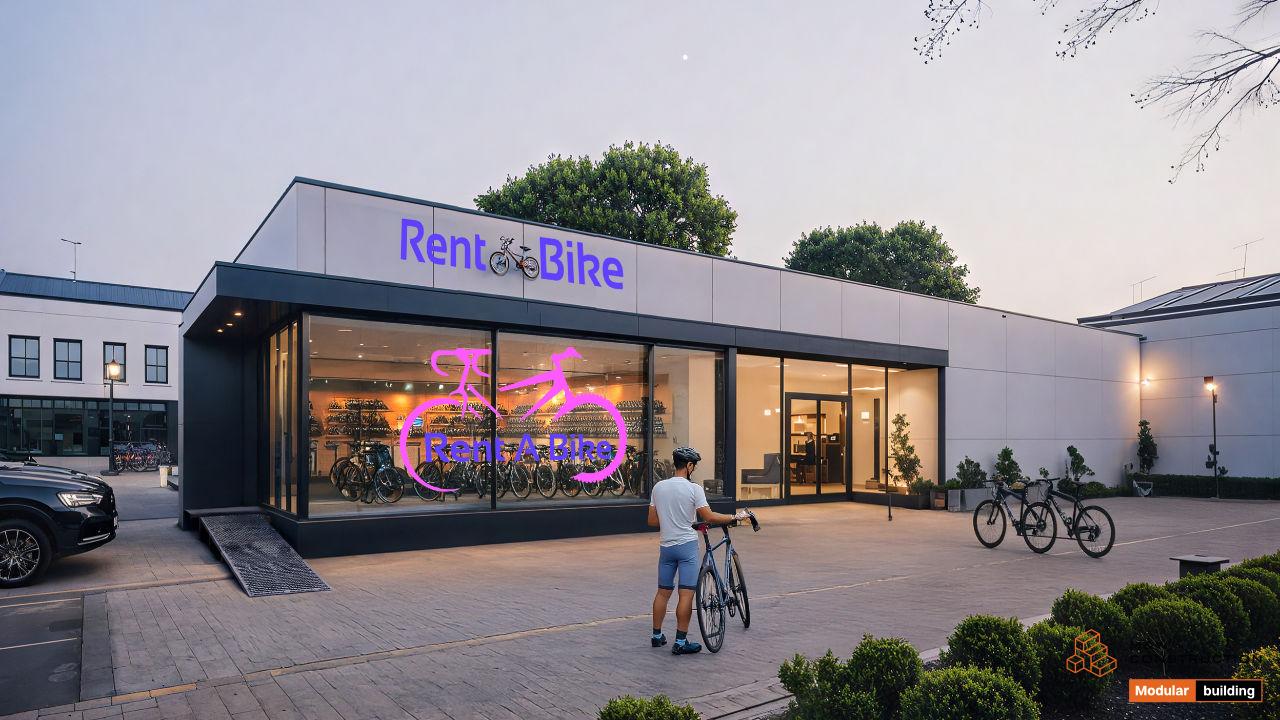

Multifunktionales Modulgebäude, ideal für Fahrradverleih, Verkauf, Service oder Showroom. Klare Linien, moderne Fassade, großzügige Glasflächen und funktionales Innenlayout auf 108 m² Fläche.

1. Konstruktion und technische Spezifikation

• Gebäudefläche ohne dekorative Fassade: 108 m² (6 Module je 6,0 x 3,0 x 3,2 m)
• Außenmaße: 18,0 x 6,0 x 3,2 m
• Selbsttragende, korrosionsgeschützte Stahlkonstruktion, mehrmals auf- und abbaubar
• Geeignet bis zur zweiten Niederschlagszone
• Normen: PN-EN 1991 (Lasten), PN-EN 1993 (Stahlbau)
• Wände: PIR Sandwichplatten 100 mm, Uc = 0,22 W/(m²·K)
• Dach: PIR Sandwichplatten 120 mm, Uc = 0,18 W/(m²·K), mit PVC-Membran
• Blechbearbeitung und Attika in RAL: 7024, 7016, 9005, 9006, 9010, 1015
• Dachrinne und Ablauf sichtbar an der 18-m-Seite
• Fußboden: verzinktes Profilblech, PUR-Schaum, Baufolie, 20 mm zementgebundene Spanplatte, Uc = 0,3 W/(m²·K)
• Schwerkraftlüftung

2. Dekorative Fassade

• Fassade aus Stahlkassetten mit verdecktem Montagesystem
• Fassadenlayouts: vertikal regulär, vertikal unregelmäßig, rechteckig
• Im Preis enthaltene Farben: RAL 7024, 7016, 9005, 9006, 9010, 1015
• Dekorative ZEZ-PRO Überdachung (+60 cm) mit Säulen an der Vorderseite (12 m) und rechten Seite (6 m), gefertigt aus Stahlkassetten
• Fassade teils aus Glas und dekorativen Stahlelementen

3. Fenster- und Türsystem

• PVC-Fenster mit 5-Kammerprofil, doppelseitiges Furnier DEC048 (RAL 7016)
• Verglasung: 4/12/4, Ug = 0,9, Uw = 1,2
• Fenster:
  • 10x Festfenster ~1500 x 2300 mm
• 1x Verglaste Einzeltür im Aluminium-System (900 x 2300 mm), thermische Trennung, RAL frei wählbar, 3-Punkt-Schloss, Griff/Klinke, Türschließer
• 1x Verglaste Doppeltür im Aluminium-System (1800 x 2300 mm), thermische Trennung, RAL frei wählbar, 3-Punkt-Schloss, Griff/Klinke, Türschließer

4. Nicht im Preis enthalten

• Fundament- und Bodenarbeiten
• Innenausbau und technische Installationen
• Konstruktionsdokumentation
• Vorbereitung der Strom- und Wasseranschlüsse
• Transport- und Montagekosten

Hinweis

Dieses Angebot dient ausschließlich zu Informationszwecken und stellt kein verbindliches Handelsangebot im Sinne des § 145 BGB dar.
